DIN 471 Retaining Ring for Shaft

Retaining rings for shaft as per DIN 471 standard, also known as External retaining ring, d.10--d300 , From China Retaining rings Manufacturer.

DIN 471 retaining ring for shaft 471 retaining ring for shaft

Retaining Ring for Shaft , DIN 471 , External Retaining ring

Material: Steel ; Surface treatment:black oxide;
Hardness: HRC47-HRC52;
Size: E10-E300

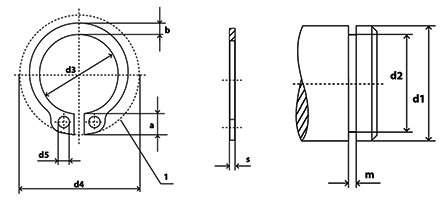

DIN 471, Retaining Rings specification:

Size(Df) Thickness
T		 I.D.
Df		 Lug Height
H		 Max Sec.
S		 Small Hole
R		 Weight
kg
10 1,00 9,3 3,3 1,8 1,5 0,340
11 1,00 10,2 3,3 1,8 1,5 0,410
12 1,00 11,0 3,3 1,8 1,7 0,500
13 1,00 11,9 3,4 2,0 1,7 0,530
14 1,00 12,9 3,5 2,1 1,7 0,640
15 1,00 13,8 3,6 2,2 1,7 0,670
16 1,00 14,7 3,7 2,2 1,7 0,700
17 1,00 15,7 3,8 2,3 1,7 0,820
18 1,20 16,5 3,9 2,4 2,0 1.11
19 1,20 17,5 3,9 2,5 2,0 1.22
20 1,20 18,5 4,0 2,6 2,0 1.3
21 1,20 19,5 4,1 2,7 2,0 1.42
22 1,20 20,5 4,2 2,8 2,0 1.5
23 1,20 21,5 4,3 2,9 2,0 1.63
24 1,20 22,2 4,4 3,0 2,0 1.77
25 1,20 23,2 4,4 3,0 2,0 1.9
26 1,20 24,2 4,5 3,1 2,0 1.96
27 1,20 24,9 4,6 3,1 2,0 2.08
28 1,50 25,9 4,7 3,2 2,0 2.92
29 1,50 26,9 4,8 3,4 2,0 3.2
30 1,50 27,9 5,0 3,5 2,0 3.32
31 1,50 28,6 5,1 3,5 2,5 3.45
32 1,50 29,6 5,2 3,6 2,5 3.54
33 1,50 30,5 5,2 3,7 2,5 3.69
34 1,50 31,5 5,4 3,8 2,5 3.8
35 1,50 32,2 5,6 3,9 2,5 4
36 1,75 33,2 5,6 4,0 2,5 5
37 1,75 34,2 5,7 4,1 2,5 5.37
38 1,75 35,2 5,8 4,2 2,5 5.62
39 1,75 36,0 5,9 4,3 2,5 5.85
40 1,75 36,5 6,0 4,4 2,5 6.03
41 1,75 37,5 6,2 4,5 2,5 6.215
42 1,75 38,5 6,5 4,5 2,5 6.5
44 1,75 40,5 6,6 4,6 2,5 7
45 1,75 41,5 6,7 4,7 2,5 7.5
46 1,75 42,5 6,7 4,8 2,5 7.6
47 1,75 43,5 6,8 4,9 2,5 7.5
48 1,75 44,5 6,9 5,0 2,5 7.9
50 2,00 45,8 6,9 5,1 2,5 10,20
52 2,00 47,8 7,0 5,2 2,5 11,10
54 2,00 49,8 7,1 5,3 2,5 11,30
55 2,00 50,8 7,2 5,4 2,5 11,40
56 2,00 51,8 7,3 5,5 2,5 11,80
57 2,00 52,8 7,3 5,5 2,5 12,20
58 2,00 53,8 7,3 5,6 2,5 12,60
60 2,00 55,8 7,4 5,8 2,5 12,90
62 2,00 57,8 7,5 6,0 2,5 14,30
63 2,00 58,8 7,6 6,2 2,5 15,90
65 2,50 60,8 7,8 6,3 3,0 18,20
67 2,50 62,5 7,9 6,4 3,0 20,30
68 2,50 63,5 8,0 6,5 3,0 21,80
70 2,50 65,5 8,1 6,6 3,0 22,00
72 2,50 67,5 8,2 6,8 3,0 22,50
75 2,50 70,5 8,4 7,0 3,0 24,60
77 2,50 72,5 8,5 7,2 3,0 25,70
78 2,50 73,5 8,6 7,3 3,0 26,20
80 2,50 74,5 8,6 7,4 3,0 27,30
82 2,50 76,5 8,7 8,7 3,0 31,20
85 3,00 79,5 8,7 7,8 3,5 36,40
87 3,00 81,5 8,8 7,9 3,5 39,80
88 3,00 82,5 8,8 8,0 3,5 41,20
90 3,00 84,5 8,8 8,2 3,5 44,50
92 3,00 86,5 9,0 8,4 3,5 46,00
95 3,00 89,5 9,4 8,6 3,5 49,00
97 3,00 91,5 9,4 8,8 3,5 50,20
98 3,00 91,5 9,4 8,8 3,5 50,20
100 3,00 94,5 9,6 9,0 3,5 53,70
102 4,00 95,0 9,7 9,2 3,5 78,00
105 4,00 98,0 9,9 9,9 3,5 80,00
107 4,00 100,0 10,0 9,5 3,5 81,00
108 4,00 100,0 10,0 9,5 3,5 81,00
110 4,00 103,0 10,1 9,6 3,5 82,00
112 4,00 105,0 10,3 9,7 3,5 83,00
115 4,00 108,0 10,6 9,8 3,5 84,00
117 4,00 110,0 10,8 10,0 3,5 85,00
118 4,00 110,0 10,8 10,0 3,5 85,00
120 4,00 113,0 11,0 10,2 3,5 86,00
122 4,00 115,0 11,2 10,3 4,0 88,00
125 4,00 118,0 11,4 10,4 4,0 90,00
127 4,00 120,0 11,4 10,5 4,0 95,00
128 4,00 120,0 11,4 10,5 4,0 95,00
130 4,00 123,0 11,6 10,7 4,0 100,0
132 4,00 125,0 11,7 10,8 4,0 103,0
135 4,00 128,0 11,8 11,0 4,0 104,0
137 4,00 130,0 11,9 11,0 4,0 107,0
138 4,00 130,0 11,9 11,0 4,0 107,0
140 4,00 133,0 12,0 11,2 4,0 110,0
142 4,00 135,0 12,1 11,3 4,0 112,0
145 4,00 138,0 12,2 11,5 4,0 115,0
147 4,00 140,0 12,3 11,6 4,0 116,0
148 4,00 140,0 12,3 11,6 4,0 116,0
150 4,00 142,0 13,0 11,8 4,0 120,0
152 4,00 143,0 13,0 11,9 4,0 128,0
155 4,00 146,0 13,0 12,0 4,0 135,0
157 4,00 148,0 13,1 12,0 4,0 140,0
158 4,00 148,0 13,1 12,0 4,0 140,0
160 4,00 151,0 13,3 12,2 4,0 150,0
162 4,00 152,5 13,3 12,3 4,0 155,0
165 4,00 155,5 13,5 12,5 4,0 160,0
167 4,00 157,5 13,5 12,9 4,0 163,0
168 4,00 157,5 13,5 12,9 4,0 163,0
170 4,00 160.5 13.5 12.9 4,0
175 4,00 165.5 13.5 12.9 4,0
180 4,00 170.5 14.2 14 4,0
185 4,00 175.5 14.2 14 4,0
190 4,00 180.5 14.2 14 4,0
195 4,00 185.5 14.2 14 4,0
200 4,00 190.5 14.2 14 4,0
